Métrologie récepteur GNSS

Contrôle de la qualité des mesures

Afin de garantir à nos clients des données de qualité, justes et fidèles, il est important de contrôler régulièrement nos appareils de mesure.

Lors de missions de topographie ou d'implantations nous utilisons le récepteur GNSS Emlid RS2, connecté à un réseau de correction en temps réel (nRTK).

Malgré cette correction les données peuvent avoir un biais à l'acquisition et il est essentiel de les confronter à la réalité.

Exactitude des mesures GNSS

Un instrument de mesure est d'autant plus exact si les résultats de mesure qu'il indique coïncident avec la « valeur vraie » que l'on cherche à mesurer.

L'exactitude est plus aisée à définir par l'erreur de mesure, qui s'exprime en unité de grandeur (erreur absolue) ou en pourcentage (erreur relative).

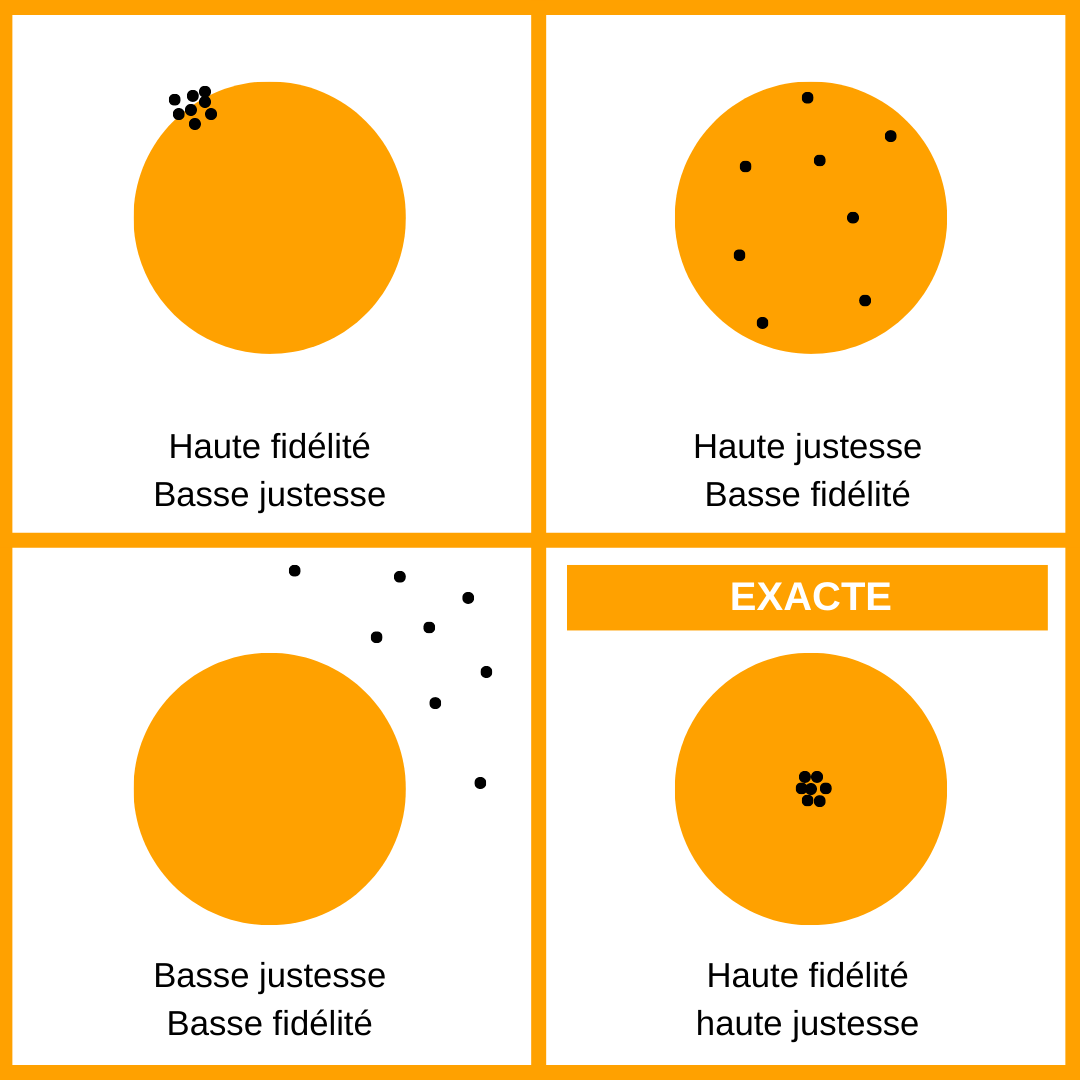

Comme le montre la figure ci-contre, l'exactitude d'un appareil est essentiellement liée à deux types de caractéristiques : la justesse et la fidélité.

Un appareil est exact s'il est à la fois juste et fidèle.

C'est à dire que l'ensemble des mesures seront proches les unes des autres et fidèles à la réalité.

Repères géodésiques de l'IGN

Un point géodésique est un point matérialisé dont les coordonnées (bidimensionnelles ou

tridimensionnelles) sont connues avec précision.

Les points au sol sont caractérisés par un repère géodésique métallique, scellé dans un élément solide et stable du paysage (rocher, réservoir, etc.), ou par une borne géodésique, implantée spécialement.

Les repères géodésiques sont généralement en laiton. Leur diamètre peut être de 12, 18 ou 25 millimètres. Le centre de leur tête est marqué d’un point gravé auquel correspondent les coordonnées. Ils portent l’indication en relief : « INSTITUT GEOGRAPHIQUE NATIONAL – POINT GEODESIQUE – NE PAS DETRUIRE »

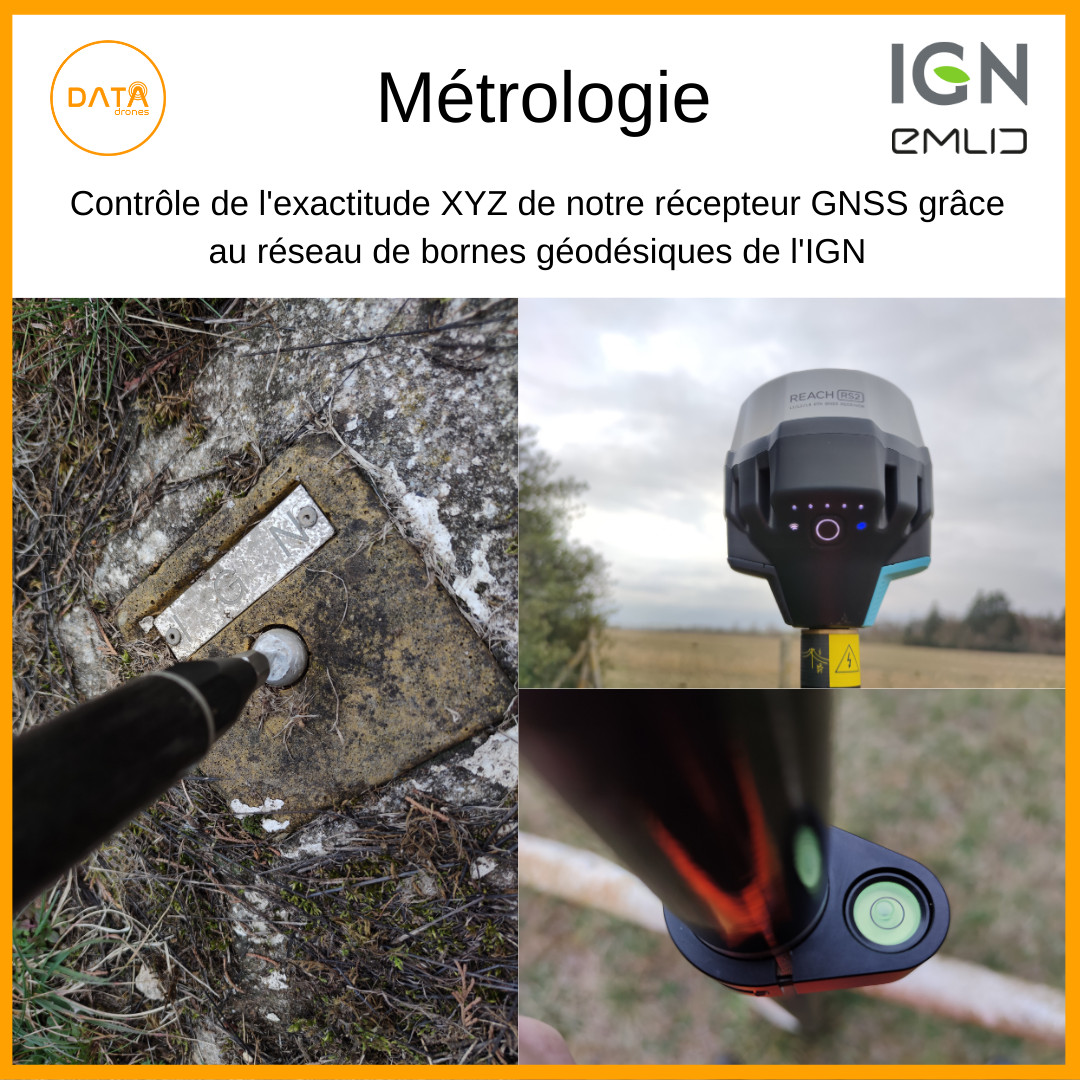

Les bornes géodésiques les plus nombreuses sont des bornes en granit, dont la face supérieure est munie d’une croix gravée. Les coordonnées du point correspondent au centre de cette croix. Le sigle IGN est gravé sur une des faces latérales de la borne et l’année de constitution de l’objet sur la face opposée. L'image de droite correspond à la borne géodésique LAGARRIGUE II Point b, dont la précision planimétrique est < 5 cm et la précision altimétrique < 5 mm.

Les points géodésiques que l’on peut viser sont généralement des clochers, des pylônes ou des antennes pérennes. Il existe aussi des repères géodésiques (repères en laiton) qui peuvent être implantés sur des points géodésiques hauts ; ceux-ci sont souvent des châteaux d’eau.
